气动对夹式软密封蝶阀 产品特点：气动式蝶阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与...
产品特点：气动式蝶阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
二、阀体：
公称通径：15~1000mm 公称压力：PN1.6MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：WCB，HT200 ZG25I ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M衬四氟乙烯，
温度范围：常温-20℃~+200℃
中温+200℃～+450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。
三、阀内组件：
阀芯型式：阀板
流量特性：直线性或等百分比持性
材 料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
阀杆材料：不锈钢，衬四氟乙烯， 可调比：100：1
四、执行机构：
气缸形式：单缸式或双缸式 气缸工作压力：0.4~0.7MPa 气缸开关时 间：双作用式1~5秒气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDC

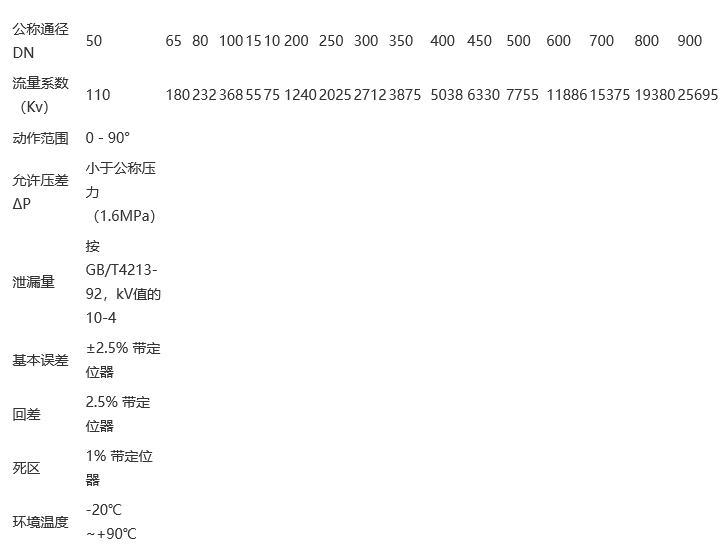

五、气动对夹式蝶阀规格性能表：
动作范围 0－90°
允许压差ΔP 小于公称压力（1.6MPa）
泄漏量 按GB/T4213-92，kV值的10-4
基本误差 ±2.5% 带定位器
回差 2.5% 带定位器
死区 1% 带定位器
环境温度 -20℃~+90℃

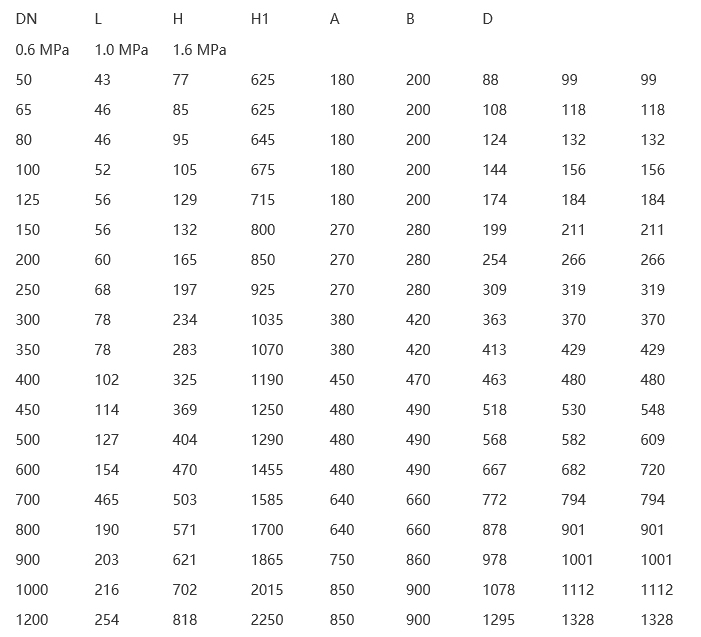

气动对夹式软密封蝶阀主要连接外型尺寸和连接尺寸
