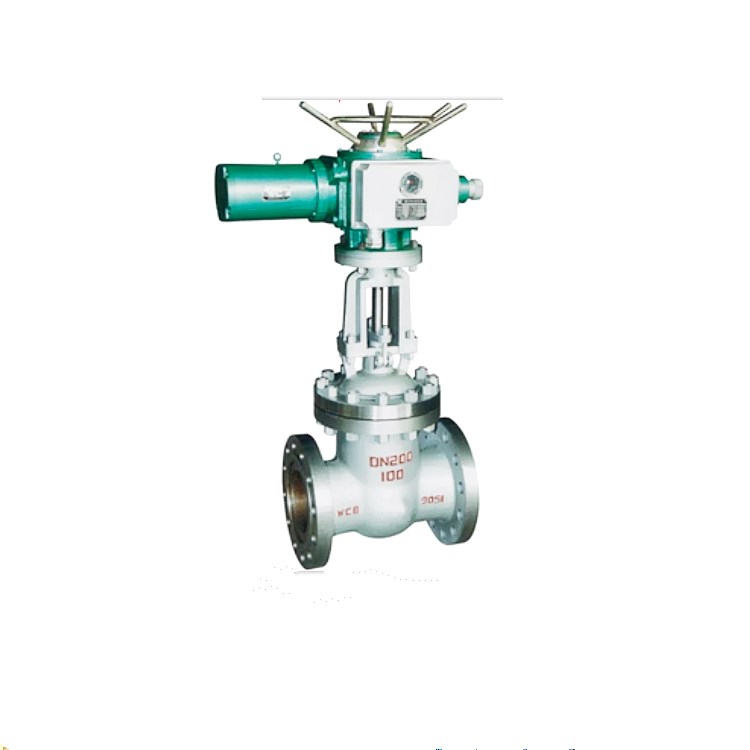

智能一体型电动闸阀技术参数 智能一体型电动闸阀DZB-Z/T智能一体型产品特点1.全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。2.相序自动纠正：执行机构旋向可自由...
智能一体型电动闸阀DZB-Z/T智能一体型产品特点
1.全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2.相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3.缺相保护：具有电源缺相保护功能。
4.控制模式：常规远方控制信号采用4~20mA模拟量信号控制或者开关量控制，提供4~20mA信号反馈（可提供特殊量控制）。远方信号、反馈信号均与内部实现电气隔离。
5.禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式
和远控控制方式。
6.电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个令同时存在并
有效），此时电动执行器将停执行完 个指令后再执行下一个指令
7.瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀
门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
8.现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
智能一体型电动闸阀DZB-Z/T智能一体型产品特点
该阀门电动装置是与多回转防爆型阀门配套组装成电动阀门使用的，用来控制阀门的开启和关闭。操作人员可以在控制室内远距离对阀门进行控制，也可在现场手动操作。执行器接收来自DCS等系统或PLC等控制器的DC4-20mA标准电流信号或者开关量型号，控制电动执行器完成对阀门开启程度的比例调节。该产品集相序自动调整、比例调节、隔离放大、阀位变送、功率驱动等多功能于一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。还可加配场按钮板，实现现场操作并提供多种报警输出；加配阀位液晶显示屏， 直观地显示阀位开度；加配红外，实现较高防护等级的现场操作。具有抗干扰能力强、性能可靠、抗震、防潮、体制小、接线简单、调试方便等优点。广泛应用于使用管道阀门的给排水、供热、电站、化工、食品、纺织、造纸、制药、船舶、钢铁和煤炭等工程。
智能一体型电动闸阀主要技术特点及性能参数
1、电源电压：380V±10%，50HZ±5%（特殊要求可在订货时提出）。
2、电源接线方式：三相三线制、三相四线制。
3、可自动识别、调整三相电源的相序，而正确执行对阀门的开、关控制。
4、具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、温度保护等完善的保护功能。
5、可加配：现场按钮板、阀位液晶显示屏、红外遥控等功能。
6、具有断电、缺相、过力矩等多种报警输出触点和远程/现场状态指示。
7、输入/输出信号通道均采用光电隔离（可承受2000V浪涌电压）。
8、输入控制信号：无源干触点、有源DC24V或AC24V、有源AC220V。
9、输出反馈信号：DC4～20mA（有源输出）、DC1～5V、DC0～10V(可任选一种)。
10、输出阻抗：≦750Ω。
11、阀位电位器阻值：1KΩ～5KΩ（若配其它阻值的电位器请与我们联系）。
12、输出阀位电流的调节范围：低端0%-85%，即低端无需调到零位；高端15%～100%，即当单圈阀位电位器转角较小时（0～45°），或转角 *大时（0～270°或0～330°）之间都可调出DC4～20mA电流。
13、独特的反馈电流调节技术只需阀门开、关一次，即可准确调准DC4～20mA电流，无需传统方式反复调节。
14、通过模块上的拨码开关可设置常规控制和两线式控制。常规控制即：接收的控制信号为长脉冲或短脉冲，中途可任意停下来。
电动法兰闸阀主要特点及用途
1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
智能一体型电动闸阀设计、制造标准
1．设计制造按GB/T12234-89
2、结构长度按GB/T12221-89
3、法兰连接尺寸按：JB/T79-94
4、阀门检查和试验按GB/T13927-92
智能一体型电动闸阀主要性能规范
公称压力（MPa）试验压力（MPa）壳体密封（液）密封（气）上密封1.62.41.760.61.762.53.82.750.62.754.06.04.40.64.46.49.67.040.67.0410.015.011.00.611.016.024.017.60.617.6
