Q641H气动球阀 本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！Q641H气动球阀，属性PN型的，公称压力为PN16~PN63，阀体材料为WCB、CF8、CF8M。中文名Q641H气动球阀型号 ...
Q641H气动球阀，属性PN型的，公称压力为PN16~PN63，阀体材料为WCB、CF8、CF8M。

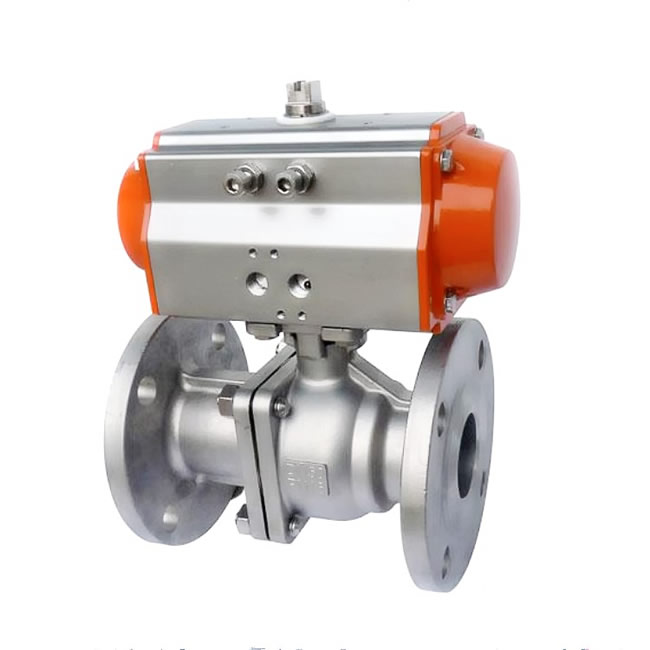

Q6411H气动球阀产品说明
Q641F、Q641H,Q641Y 型PN16~PN63 气动球阀：气动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强PTFE塑料（Q641F）、金属堆焊钴基（Q641Y），，、合金钢的球阀。
Q6411H气动球阀产品性能参数：
Q641F,Q641H、Q641Y 型PN16~PN63 不锈钢气动球阀主要性能参数
工作压力/MPa 适用温度/℃ 适用介质
Q641F-16C 16 1.6 ≤ 水、气、油
Q641F-25 25 2.5
Q641F-40 40 4.0
Q641Y-16C 16 1.6 ≤ 水、气、油含颗粒介质
Q641Y-25 25 2.5
Q641Y-40 40 4.0
Q641F-16P 16 1.6 ≤ 硝酸类
Q641F-25P 25 2.5
Q641F-40P 40 4.0
Q641Y-16P 16 1.6 ≤ 水、气、油含颗粒介质
Q641Y-25P 25 2.5
Q641Y-40P 40 4.0
Q641F-16R 16 1.6 ≤ 硝酸类
Q641F-25R 25 2.5
Q641F-40R 40 4.0
Q641Y-16R 16 1.6 ≤ 水、气、油含颗粒介质
Q641Y-25R 25 2.5
Q641Y-40R 40 4.0
Q641F-16I 16 1.6 水、蒸汽、油品等
Q641F-25I 25 2.5
Q641F-40I 40 4.0
Q641F-63I 63 6.3
Q641H气动球阀产品零部件材料：
Q641F、Q641H,Q641Y 型PN16~PN63 不锈钢气动球阀零部件材料
型号 材料
阀体 阀杆 密封面 填料
Q641F-16C、增强
Q641F-25
Q641F-40
Q641Y-16C 金属堆焊钴基 柔性石墨
Q641Y-25
Q641Y-40
Q641F-16P 、增强
Q641F-25P
Q641F-40P
Q641Y-16P 金属堆焊钴基 柔性石墨
Q641Y-25P
Q641Y-40P
Q641F-16R 、增强
Q641F-25R
Q641F-40R
Q641Y-16R 金属堆焊钴基 柔性石墨
Q641Y-25R
Q641Y-40R
Q641F-16I 合金钢 不锈钢
Q641F-25I
Q641F-40I
Q641F-63I
气动不锈钢球阀产品外形及结构尺寸
Q641F、Q641H,Q641Y 型PN16 不锈钢气动球阀主要外形及结构尺寸（mm）
DN L D H H1 L0 重量/kg
15 130 95 185 39 140 6
20 130 105 189 43 140 7
25 140 115 210 48 158 8
32 165 135 265 58 211 12
40 165 145 260 62.5 211 14
50 200 160 295 76 211 18
65 220 180 340 86 268 26
80 250 195 355 100 268 34
100 280 215 430 131 408 61
125 320 245 465 148 408 104
150 360 280 580 173 543 158
200 457 335 710 219 684 276
250 533 405 790 260 684 425
300 610 460 870 305 684 580
Q641F、Q641H,Q641Y 型PN25 不锈钢气动球阀主要外形及结构尺寸（mm）
DN L D H H1 L0 重量/kg
15 140 95 185 39 140 6
20 152 105 189 43 140 7
25 165 115 210 48 158 10
32 178 135 265 58 211 14
40 190 145 283 62.5 211 16
50 216 160 295 76 247 22
65 241 180 340 86 268 34
80 283 195 355 100 268 40
100 305 230 455 134 408 78
125 381 270 515 148 437 130
150 403 300 600 173 543 195
200 419 360 740 223 684 297
250 568 425 920 283 684 460
300 648 485 955 321 684 700
Q641F、Q641H,Q641Y 型PN40 不锈钢气动球阀主要外形及结构尺寸（mm）
DN L D H H1 L0 重量/kg
15 140 95 185 39 140 7
20 152 105 189 43 140 8
25 165 115 210 48 158 11
32 178 135 265 58 211 15
40 190 145 283 62.5 247 19
50 216 160 295 76 247 22
65 241 180 340 86 268 33
80 283 195 380 100 315 44
100 305 230 455 134 408 84
125 381 270 515 148 543 162
150 403 300 600 173 543 197
200 419 375 740 223 684 342
250 568 445 920 283 684 500
300 648 510 955 321 684 705
Q641F、Q641Y 型PN63 不锈钢气动球阀主要外形及结构尺寸（mm）
DN L D H H1 重量/kg
15 140 105 70 210 —20 152 130 75 250 7.2
25 165 140 85 261 9
32 178 155 100 262 13
40 190 170 115 294 15
50 216 180 130 352 19
65 241 205 155 398 42
80 283 215 180 461 50
100 305 250 210 488 68
125 381 — — — 108
150 403 — — — 140
