蒸汽减压阀工作原理减压阀Y43H-16C/40C,蒸汽减压阀工作原理 减压阀Y43H-16C产品主要参数**产品名称：Y43H、Y43Y活塞式减压阀产品型号：Y43H、Y43Y型公称通径：15～500mm公称压力：1.6～16M...
减压阀Y43H-16C/40C,蒸汽减压阀工作原理

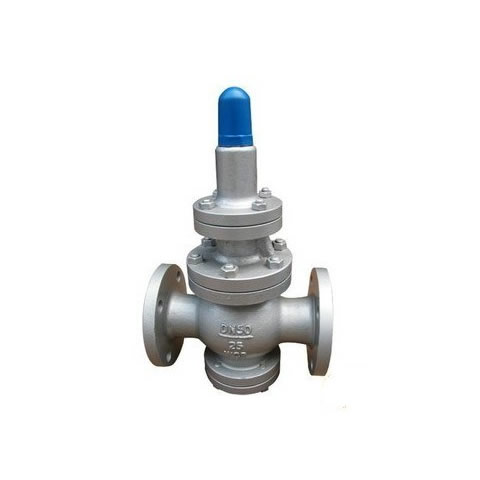

减压阀Y43H-16C产品主要参数**产品名称：Y43H、Y43Y活塞式减压阀
产品型号：Y43H、Y43Y型
公称通径：15～500mm
公称压力：1.6～16MPa
使用温度：≤350℃
阀门材质：碳钢、不锈钢、铸铁
适用介质：蒸汽
设计标准：JB、GB、ANSI、减压阀Y43H-40C主要技术参数和性能指标
公称压力（MPa） 1.6 2.5
壳体试验压力（MPa） 2.4 3.75
密封试验压力（MPa） 1.6 2.5
*高进口压力（MPa） 1.6 2.5
出口压力范围（MPa） 0.1-1.0 0.1-1.6
压力特性偏差（MPa） GB12246-1989
流量特性偏差（MPa） GB12246-1989
*小压差（MPa） 0.15 0.15
渗漏量 GB12245-1989
减压阀Y43H-16C流量系数（Cv
DN 15 20 25 32 40 50 65 80 100 125 150
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140
公称压力(Mpa) 1.6 2.5 4 6.4 10 16
壳体试验压力(Mpa)* 2.4 3.75 6 9.6 15 24
密封试验压力(Mpa) 1.6 2.5 4 6.4 10 16
*高进口压力(Mpa) 1.6 2.5 4 6.4 10 16
出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
*小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1
渗漏量 GB12245-1989
减压阀Y43H-16C主要零件材质
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀盘 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13/铜合金
活塞环 合金铸铁
导阀座 导阀杆 2Cr13
膜片 1Cr18Ni9Ti
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn
流量系数：(Cv)
外形尺寸：
公称通径 外 形 尺 寸
DN L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465
